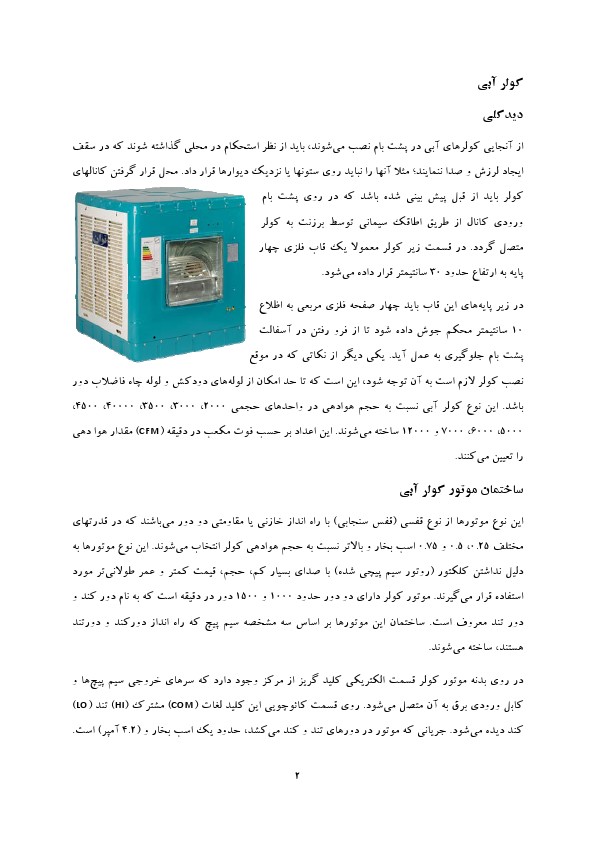

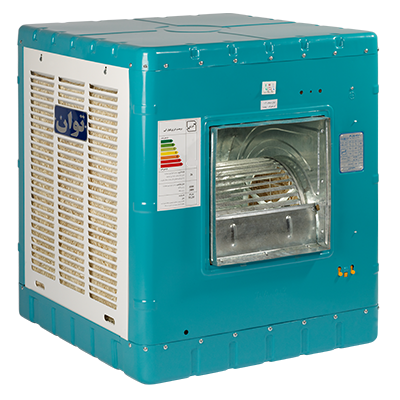

از آنجایی کولرهای آبی در پشت بام نصب می‌شوند، باید از نظر استحکام در محلی گذاشته شوند که در سقف ایجاد لرزش و صدا ننمایند؛ مثلا آنها را نباید روی ستونها یا نزدیک دیوارها قرار داد. محل قرار گرفتن کانالهای کولر باید از قبل پیش بینی شده باشد که در روی پشت بام ورودی کانال از طریق اطاقک سیمانی توسط برزنت به کولر متصل گردد. در قسمت زیر کولر معمولا یک قاب فلزی چهار پایه به ارتفاع حدود ۳۰ سانتیمتر قرار داده می‌شود.
«…………………………….»
ساختمان موتور کولر آبی
این نوع موتورها از نوع قفسی (قفس سنجابی) با راه انداز خازنی یا مقاومتی دو دور می‌باشند که در قدرتهای مختلف ۰٫۲۵، ۰٫۵ و ۰٫۷۵ اسب بخار و بالاتر نسبت به حجم هوادهی کولر انتخاب می‌شوند. این نوع موتورها به دلیل نداشتن کلکتور (روتور سیم پیچی شده) با صدای بسیار کم، حجم، قیمت کمتر و عمر طولانی‌تر مورد استفاده قرار می‌گیرند. موتور کولر دارای دو دور حدود ۱۰۰۰ و ۱۵۰۰ دور در دقیقه است که به نام دور کند و دور تند معروف است. ساختمان این موتورها بر اساس سه مشخصه سیم پیچ که راه انداز دورکند و دورتند هستند، ساخته می‌شوند.
«…………………………….»
استاتور (قسمت ساکن موتور)
استاتور از سه قسمت اصلی تشکیل شده است.
بدنه (طوقه)
«…………………………….»
هسته
هسته الکتروموتور از ورق‌های دینامو (فولاد سیلیس‌دار) که روی آن شیارهای مخصوص و متفاوت تعبیه گردیده، تشکیل شده است. قطر داخلی هسته ۸٫۹ سانتیمتر و طول یا ضخامت محوری هسته برای موتورهای ۳/۱ اسب بخار، ۴٫۳ سانتیمتر و برای موتورهای ۲/۱ و ۴/۳ اسب بخار ۵٫۴ سانتیمتر است.
رتور
رتور نیز از ورق‌های دینامو (فولاد سیلیس‌دار) تشکیل شده است. در روی ورقها شیارهایی تعبیه شده است که آلومینیم مذاب درآن تزریق می‌شود. آلومینیم مذاب پره‌های خنک‌کننده دو سر رینگ را که میله‌های روتور را اتصال کوتاه می‌کند، نگه می‌دارد. جهت سبک شدن روتور و تهویه بهتر آن در روی هسته در قسمت مرکزی سوراخهایی تعبیه می‌شود.
درپوش و بوشها
درپوش‌های انتهایی، قسمتی از موتور را تشکیل می‌دهند که در مرکز آنها بوش‌های نگهدارنده محور رتور تعبیه شده است. جنس بوشها از استیل و قسمت داخلی آنها از برنز می‌باشد تا در مقابل بارهای سنگین و سبک از استحکام کافی برخوردار باشند. روی بوشها منفذی تعبیه گردیده که در داخل آن نمد مخصوص آغشته به روغن قرار می‌گیرد.
کلید گریز از مرکز (صفحه اتصالات)
«…………………………….»
توربین (بادبزن)
قسمت اصلی کولر که هوای داخل اطاقک را به داخل کانال می‌دمد، توربین یا بادبزن نامیده می‌شود. توربین از طریق یک فلکه (پولی) بزرگ با یک تسمه به فلکه موتور متصل می‌گردد. توربین از تعدادی پره که با شکل و زاویه خاصی حول یک استوانه قرار دارند، تشکیل شده است.
پولی یا فلکه
«…………………………….»
زمدتی به صورت هرزگرد حرکت می‌کنند.
یاتاقان
یاتاقان یا بستر قسمتی است که یک سر محور فن در داخل آنها قرار می‌گیرد. ساختمان یاتاقان طوری است که نیروی وزن ناشی ا زمحور و فن و اصطکاک را به بدنه منتقل می‌سازد و چون باید حداقل اصطکاک و ساییدگی را داشته باشد، لازم است ماهانه یک بار روغن‌کاری شوند. بهترین یاتاقانها نوع گرافیتی و بلبرینگی هستند.
واترپمپ (پمپ آب)
واتر پمپ یا پمپ آب کولر مانند همه پمپها از دو قسمت الکتریکی (موتور) و یک قسمت مکانیکی (پمپ) تشکیل می‌شود.
قسمت الکتریکی
• استاتور: قسمت استاتور از دو بوبین یا بالشتک تشکیل شده است که روی هسته در داخل شیارها قرار گرفته‌اند.
• روتور:
هسته روتور، واترپمپ را از ورق‌های آهن سیلیس‌دار تهیه و شیارهایی به منظور قرار گرفتن میله یا هادی‌ها روی روتور، روی آن ایجاد می‌کنند. این شیارها به منظور افزایش گشتاور واتر پمپ انتخاب می‌شوند. در داخل آنها مواد مذاب تزریق می‌کنند. بطوری که یک قفسه آلومینیومی تشکیل می‌شود.
«…………………………….»
قسمت مکانیکی
• واتر پمپ (پمپ آب):
قسمتی از مجموعه موتور کولر که به شکل پره‌های منظم در قسمت انتهایی (پایینی) محور قرار دارد، واتر پمپ نامیده می‌شود و عمل پمپاژ آب را به بدنه کولر انجام می‌دهد. قسمتهای مختلف پمپ عبارتند از:
o پایه اصلی پمپ که در داخل آب قرار می‌گیرد.
o پروانه چهار یا سه پره که نقش توربین را داشته و آب را پمپاژ می‌کند.
o کفی یا پایه پمپ که در زیر پایه نصب می‌گردد و نقش آب‌بندی پمپ را دارد.
o چپقی پایه پمپ، محل قرار گرفتن شیلنگ که آب را به سه راهی منتقل می‌کند.
o کلاهک پمپ، قسمت فوقانی الکتروپمپ که به صورت چتری بالای الکتروپمپ قرار می‌گیرد تا از ورود آب به داخل آن جلوگیری کند.
بدنه کولر (اطاقک هوا)
«…………………………….»
شناور (فلوتر)
شناور وسیله‌ای است که برای تنظیم مقدار و ارتفاع آب داخل مخزن کولر یا هر مخزن دیگری بکار می‌رود و از سرریز شدن آب جلوگیری می‌کند. این دستگاه که قابل تنظیم نیز هست، از یک شیر فشاری که توسط یک بازو به یک کره پلاستیکی توخالی متصل است تشکیل می‌شود.
جعبه اتصال الکتریکی
جعبه اتصال که از مواد عایق ساخته شده است، به بدنه ثابت کولر در داخل آن متصل می‌باشد. طوری که روی آن سرپیچ‌های اتصال، همراه با حروف و در بعضی موارد با نقشه اتصال دیده می‌شود. این جعبه دارای یک درپوش محافظ است.
خازن راه‌انداز موتور کولر
«…………………………….»
